Description
Product Overview
ABB UNITROL1000-15 is a compact automatic voltage regulator (AVR) and excitation controller from the UNITROL 1000 series, designed for synchronous generators and synchronous motors. It provides precise excitation regulation with a rated continuous excitation current of 15 A DC, supporting generators from 100 kVA up to 80 MVA. This unit adopts IGBT PWM control technology, delivers fast voltage response and high regulation accuracy, and can be equipped with PSS power system stabilizer function to enhance grid oscillation damping. It supports multiple communication interfaces including Ethernet, RS485 and CAN bus, and integrates comprehensive protective functions such as overexcitation, underexcitation, overvoltage, loss of excitation and stator current limiting. UNITROL1000-15 is an obsolete legacy excitation controller; original production is discontinued, and its successor model is UNITROL1020. Available stock includes new surplus, refurbished and fully tested used units for power plant retrofit and maintenance.

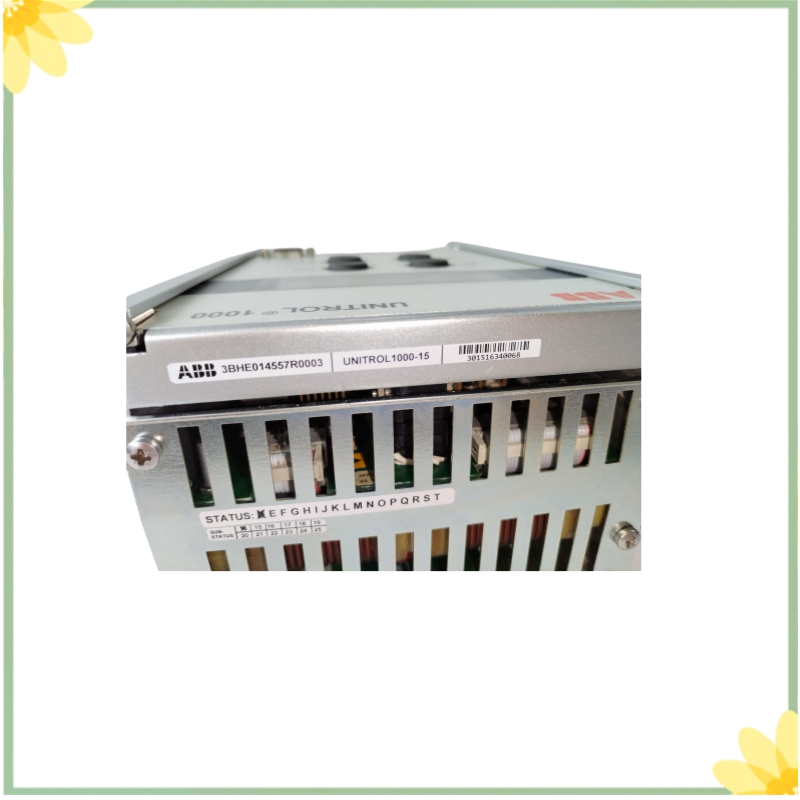

ABB UNITROL1000-15
Key Specifications
| Item | Parameter |
|---|---|
| Model | UNITROL1000-15 |
| Brand | ABB UNITROL Series |
| Device Type | Automatic Voltage Regulator / Excitation Controller (AVR) |
| Continuous Excitation Current | 15 A DC |
| 10s Overload Excitation Current | 40 A DC |
| Regulation Accuracy | ±0.1% at 25°C |
| Response Time (3-phase measurement) | ＜20 ms |
| Control Technology | IGBT PWM modulation |
| Communication | Ethernet, RS485, CAN, USB commissioning port |
| Optional Function | PSS Power System Stabilizer |
| Operating Temperature | -10°C ~ +60°C |
| Relative Humidity | 5%–95% non-condensing |
Typical Applications
- Excitation voltage control for steam, gas, hydro and diesel synchronous generators
- Marine power generation, traction power and backup power generator regulation
- Upgrade, spare replacement and overhaul of old ABB excitation systems
Compatibility Notes
It must match the generator excitation winding parameters, current transformer and voltage transformer configuration. Confirm grid code requirements and PSS function demands before ordering. Mismatched excitation parameters or transformer wiring will cause unstable voltage and protection trips.
FAQ
Q: What is the rated excitation current of ABB UNITROL1000-15?
A: Continuous rated excitation current is 15A DC, with 40A DC short-time overload capacity for 10 seconds.
Q: Is UNITROL1000-15 still in production?
A: Original production has been discontinued. UNITROL1020 is the replacement model. We supply new surplus, refurbished and tested used controllers.
Q: Does it support PSS function?
A: Full version hardware supports PSS power system stabilizer for suppressing low-frequency grid oscillation.
Meta Description: ABB UNITROL1000-15 automatic voltage regulator, 15A DC excitation current, PSS optional, synchronous generator excitation spare part for power plants, marine and industrial power systems.
Обзор продукта
ABB UNITROL1000-15 — компактный автоматический регулятор напряжения (AVR) и контроллер возбуждения из серии UNITROL 1000 для синхронных генераторов и синхронных двигателей. Обеспечивает точное регулирование возбуждения с номинальным постоянным током возбуждения 15 А DC, подходит для генераторов мощностью от 100 кВА до 80 МВА. Устройство построено на ШИМ-управлении IGBT, имеет быстрое срабатывание и высокую точность стабилизации напряжения, может комплектоваться блоком стабилизатора PSS для подавления низкочастотных колебаний в сети. Поддерживает интерфейсы Ethernet, RS485 и CAN, встроена комплексная защита от перевозбуждения, недовозбуждения, перенапряжения, потери возбуждения и ограничения тока статора. UNITROL1000-15 — устаревший контроллер возбуждения, оригинальное производство прекращено, замена — UNITROL1020. В наличии есть новые излишки, восстановленные и полностью проверенные блоки для модернизации и ремонта электростанций.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Модель | UNITROL1000-15 |
| Бренд | ABB, серия UNITROL |
| Тип устройства | Автоматический регулятор напряжения / контроллер возбуждения (AVR) |
| Номинальный ток возбуждения | 15 А DC |
| Ток перегрузки на 10 с | 40 А DC |
| Точность регулирования | ±0,1% при 25°C |
| Время отклика (трехфазное измерение) | ＜20 мс |
| Технология управления | ШИМ на IGBT |
| Связь | Ethernet, RS485, CAN, порт USB для наладки |
| Опциональная функция | PSS стабилизатор энергосистемы |
| Рабочая температура | -10°C ~ +60°C |
| Относительная влажность | 5–95% без конденсата |
Типичные области применения
- Регулирование напряжения возбуждения синхронных генераторов на паровых, газовых, гидравлических и дизельных электростанциях
- Судовая генерация, тяговые установки и резервные источники питания
- Модернизация, замена запасных частей и капитальный ремонт старых систем возбуждения ABB
Примечания по совместимости
Требуется соответствие параметров обмотки возбуждения генератора, конфигурации трансформаторов тока и напряжения. Проверьте требования сетевых норм и необходимость функции PSS перед заказом. Несоответствие параметров возбуждения или схемы подключения ТТ/ТН вызывает нестабильность напряжения и срабатывание защит.
Часто задаваемые вопросы
Вопрос: Какой номинальный ток возбуждения у ABB UNITROL1000-15?
Ответ: Номинальный длительный ток возбуждения 15 А DC, кратковременная перегрузка 40 А DC на 10 секунд.
Вопрос: Производится ли UNITROL1000-15 сейчас?
Ответ: Оригинальное производство прекращено, заменяющая модель UNITROL1020. Мы поставляем новые излишки, восстановленные и проверенные контроллеры.
Вопрос: Поддерживается ли функция PSS?
Ответ: Полная версия оборудования поддерживает стабилизатор PSS для подавления низкочастотных колебаний в энергосети.
Мета-описание: ABB UNITROL1000-15 автоматический регулятор напряжения, ток возбуждения 15 А DC, опция PSS, запасная часть для синхронных генераторов электростанций, судовых и промышленных энергосистем.
